產品名稱
|
光伏濕凍試驗箱|太陽能光伏組件濕凍試驗箱
|
|
產品用途
|
光伏濕凍試驗箱適用于光伏組件（太陽能電池板）做熱循環、濕凍循環、高溫高濕雙85試驗，以確認組件能否承受高溫高濕之后隨之的負溫度影響,以及對于溫度重復變化時引起的疲勞和熱失效，另外確定光伏組件曝露在高濕度下而產生的熱應力及能夠抵抗濕氣長期滲透的能力.是光伏組件行業必不可少的測試設備。
|
|
控制系統
|
光伏濕凍試驗箱采用真彩7.0英寸（北卡）TFT LCD觸摸式中/英顯示控制器.程序設置時只需設置溫度、時間相應參數即可，無須額外輸入壓縮機等開啟指令；
光伏濕凍試驗箱具有1000個程序記憶,每組1000步 100次循環，10組程序鏈接功能；
具備1個USB接口，1個LAN接通訊接口，可監視試驗過程并執行自動開關機等功能；
PID自動演算和FUZZY控制，具有數據采集,匯出,查看圖形功能。
|
|
制冷系統
|
光伏濕凍試驗箱制冷機采用法國泰康全密式壓縮機。(壓縮機以溫度高低點做自動分段控制，以降低能耗及延長壓縮機使用壽命)
冷 媒:非氟環保冷媒(美國杜邦 R-404A、R23);
冷凝器:水冷式殼管式(冷卻水塔及其系統安裝由客戶提供);
蒸發器:鰭片式多段式自動負載容量調整;
膨脹系統:電磁閥+膨脹閥之容量控制之冷凍系統。
|
|
符合標準
|
光伏濕凍試驗箱組件61646 試驗方法:
a.熱循環試驗
(目地:確定組件經受由于溫度重復變化而引起的熱失配、疲勞和不同的應力的能力)
使組件在-40℃±2℃和+85℃±2℃的溫度之間循環.最高和最低溫度之間溫度變化不超過100℃/h
b.濕-凍試驗
(目地:確定組件經受高溫、高濕之后以及隨后的零下溫度影響的能力.)
使組件在溫度+85℃～25℃之間按照不大于100℃/h；25℃～-40℃不大于200℃/h的速率變化
c.濕-熱試驗
(目地:確定組件經受長期濕氣滲透的能力)
試驗溫度：85℃±2℃
試驗濕度：85%±5%
試驗時間：1000h
|
|

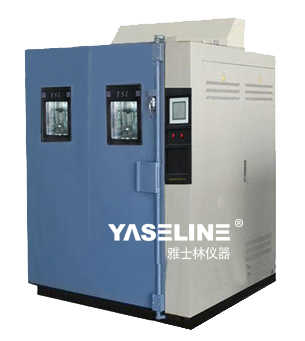

產品圖片
|
|
|
性能指標
|
溫度范圍
|
-60℃～+100℃
|
|
溫度波動度
|
±0.5℃
|
|
溫度偏差
|
±2.0℃
|
|
升、降溫速率
|
按照IEC 61646試驗標準(見第10條)
|
|
濕度試驗
|
85℃，85% RH
|
|
濕度范圍
|
20%～95% RH
|
|
試驗方法
|
a.熱循環試驗 b.濕-凍試驗 c.濕-熱試驗
|
|
樣品承重
|
太陽能薄膜組件： 6片 180kg、鋁合金型材置物架：280kg
|
|
定時功能
|
0.1～999.9（H、M、S）可調
|
|
控制系統
|
控制器
|
真彩7.0英寸（北卡）智能型觸摸屏控制器
|
|
精度范圍
|
設定/顯示分辨率:溫度：0.1℃ 濕度：0.1%RH
|
|
定值斜率設定
|
溫度0～100℃每分鐘 濕度0～9.9％RH每分鐘
|
|
照明
|
箱內照明為高亮度低壓安全型節能燈
|
|
加熱系統
|
專用不銹鋼裸線式電熱器（可長期在高溫高濕的環境下連續工作）
|
|
制冷系統
|
全封閉風冷單級壓縮制冷方式/原裝法國“泰康”/全封閉風冷復迭壓縮制冷方式
|
|
加濕系統
|
不銹鋼專用電加濕器
|
|
使用材料
|
外箱材質
|
優質碳素鋼板.磷化靜電噴塑處理/SUS304不銹鋼霧面線條發紋處理
|
|
內箱材質
|
SUS304不銹鋼板
|
|
保溫材質
|
高密度硬質Polyurethane 發泡（100mm）
|
|
門框隔熱
|
高強度硅膠迫緊1條
|
|
安全保護
|
漏電、短路、超溫、電機過熱、壓縮機超壓、過載、過電流保護
|
|
電源電壓
|
AC380V±10％ 50±0.5Hz 三相五線制
|
|
使用環境溫度
|
5℃～＋30℃ ≤85％RH
|
|
注：1、以上數據均在環境溫度（QT）25℃.工作室無負載條件下測得
2、測量依據;量測SENSOR置放點,離內箱壁內尺寸1/10處
本技術信息，如有變動恕不另行通知
|
|
